СИП: Надежность и безопасность

Здравствуйте, электрики, строители, дачники и все, кто заботится о надежности и безопасности электроснабжения! Сегодня мы поговорим о самонесущих изолированных проводах (СИП) – современной альтернативе традиционным неизолированным проводам, которые все чаще используются для воздушных линий электропередач. Узнаем, что это за провода сип, чем они хороши, где применяются и как правильно их монтировать. Готовы к безопасному электричеству?

СИП: Надежная защита и безопасное электроснабжение

Самонесущий изолированный провод (СИП) – это современный тип провода, предназначенный для воздушных линий электропередач. Его главное отличие от традиционных неизолированных проводов – наличие изоляции, которая обеспечивает повышенную безопасность, надежность и устойчивость к внешним воздействиям. СИП состоит из одной или нескольких изолированных жил, скрученных между собой, и, как правило, имеет несущий элемент, который обеспечивает механическую прочность и позволяет проводу выдерживать значительные нагрузки.

Почему выбирают СИП?

• Повышенная безопасность: Изоляция жил исключает возможность случайного прикосновения к токоведущим частям и снижает риск поражения электрическим током.
• Снижение риска коротких замыканий: Изоляция защищает провода от соприкосновения между собой, снижая риск коротких замыканий и аварий.
• Устойчивость к погодным условиям: Изоляция защищает провода от воздействия влаги, ультрафиолета, перепадов температур и других неблагоприятных факторов.
• Меньше обрывов: Благодаря прочной конструкции и изоляции, СИП менее подвержен обрывам под воздействием ветра, обледенения или падения деревьев.
• Снижение потерь электроэнергии: Изоляция снижает потери электроэнергии на нагрев провода.
• Эстетичный внешний вид: СИП выглядит более аккуратно и эстетично, чем неизолированные провода.
• Простота монтажа: Монтаж СИП проще и быстрее, чем монтаж традиционных проводов.

СИП – это современное решение для безопасного и надежного электроснабжения.

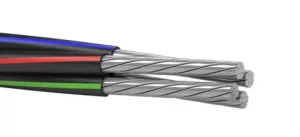

Конструкция: Из чего состоит СИП

СИП состоит из нескольких основных элементов:

• Несущий элемент: Обычно изготавливается из алюминиевого сплава или стали и обеспечивает механическую прочность провода. Может быть как отдельной жилой, так и частью токоведущей жилы.
• Токоведущие жилы: Изготавливаются из алюминия или алюминиевого сплава и предназначены для передачи электроэнергии.
• Изоляция: Изготавливается из светостабилизированного сшитого полиэтилена (XLPE), устойчивого к воздействию ультрафиолета, влаги и перепадов температур.

В зависимости от конструкции и назначения, СИП может иметь различное количество жил и разное сечение.

Виды СИП: Классификация и применение

Существует несколько видов СИП, отличающихся по конструкции, назначению и характеристикам:

• СИП-1: Имеет несущую нулевую жилу, вокруг которой скручены изолированные фазные жилы. Используется для магистральных линий электропередач напряжением до 1 кВ.
• СИП-2: Аналогичен СИП-1, но имеет дополнительную изоляцию несущей нулевой жилы. Используется в тех же целях, что и СИП-1, но обеспечивает более высокую степень безопасности.
• СИП-3: Одножильный провод с усиленной изоляцией. Используется для линий электропередач напряжением до 35 кВ.
• СИП-4: Не имеет несущей жилы. Используется для ответвлений от магистральных линий к потребителям, для подключения к воздушным вводам и для освещения.
• СИП-5: Аналогичен СИП-4, но имеет улучшенные характеристики по устойчивости к механическим нагрузкам и погодным условиям.

Выбор вида СИП зависит от конкретных условий эксплуатации и требований к электроснабжению.

Области применения: Где используется СИП

СИП широко используется в различных областях:

• Строительство воздушных линий электропередач напряжением до 1 кВ и выше.
• Подключение жилых домов и других зданий к электросети.
• Организация уличного освещения.
• Прокладка линий электропередач в лесных и парковых зонах.
• Электроснабжение дачных участков и садовых товариществ.

СИП – универсальное решение для надежного и безопасного электроснабжения.

Монтаж СИП: Правила и особенности

Монтаж СИП требует соблюдения определенных правил и использования специальных инструментов и арматуры. Основные этапы монтажа:

1. Подготовка трассы: Очистка трассы от деревьев и других препятствий.
2. Установка опор: Установка опор на необходимом расстоянии друг от друга.
3. Раскатка провода: Раскатка СИП с помощью специальных роликов.
4. Натяжение провода: Натяжение СИП с помощью динамометра до необходимого значения.
5. Крепление провода: Крепление СИП к опорам с помощью специальных зажимов и кронштейнов.
6. Подключение: Подключение СИП к электрооборудованию с использованием специальных соединительных зажимов.

Для монтажа СИП необходимо использовать специальный инструмент, такой как:

• Инструмент для снятия изоляции.
• Пресс-клещи для опрессовки соединительных зажимов.
• Динамометр для контроля натяжения провода.
• Ролики для раскатки провода.

Монтаж СИП должен выполняться квалифицированными специалистами, имеющими опыт работы с данным типом провода.

Требования безопасности: Соблюдаем правила

При работе с СИП необходимо соблюдать следующие требования безопасности:

• Работа должна выполняться квалифицированным персоналом, имеющим допуск к работе с электроустановками.
• Необходимо использовать специальные инструменты и средства защиты.
• Перед началом работ необходимо убедиться в отсутствии напряжения на проводе.
• Не допускается работа вблизи линий электропередач под напряжением.
• Не допускается повреждение изоляции провода.
• Необходимо соблюдать правила пожарной безопасности.

Соблюдение правил безопасности – залог здоровья и жизни.

Преимущества использования арматуры для СИП: Надежность и долговечность

Для монтажа СИП необходимо использовать специальную арматуру, которая обеспечивает надежное крепление провода к опорам и подключение к электрооборудованию. Преимущества использования арматуры для СИП:

• Надежное крепление: Арматура обеспечивает надежное крепление провода к опорам, выдерживающее значительные нагрузки.
• Защита от повреждений: Арматура защищает провод от механических повреждений и воздействия окружающей среды.
• Простота монтажа: Арматура облегчает и ускоряет процесс монтажа провода.
• Долговечность: Арматура изготавливается из прочных и долговечных материалов, обеспечивающих длительный срок службы линии электропередач.

При выборе арматуры необходимо учитывать тип провода, нагрузку и условия эксплуатации.

Заключение: СИП – надежное решение для современного электроснабжения

Самонесущие изолированные провода – это современное, надежное и безопасное решение для воздушных линий электропередач. Они обладают множеством преимуществ по сравнению с традиционными неизолированными проводами и широко используются в различных областях. При правильном монтаже и эксплуатации СИП обеспечит вам бесперебойное и безопасное электроснабжение на долгие годы.
